Привязка оснастки в производственном заказе

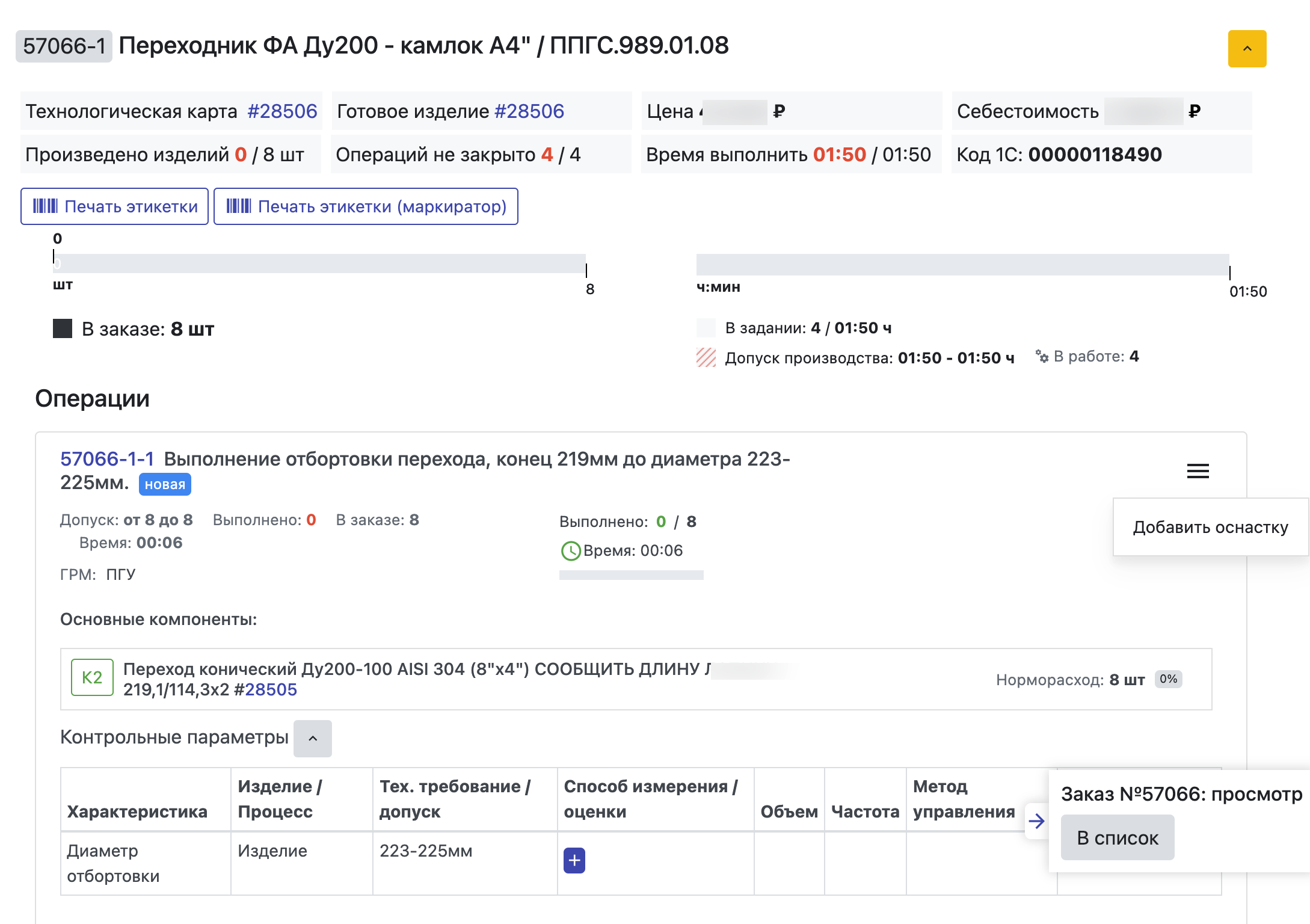

При просмотре карточки производственного заказа из полного списка заказов при наличии соответствующих прав на прикрепление оснастки (например, для мастера производства) к технологической карте у пользователя в контекстном меню операции в изделии появляется пункт "Добавить оснастку". Пользователь переходит на интерфейс добавления оснастки к технологической карте изделия.

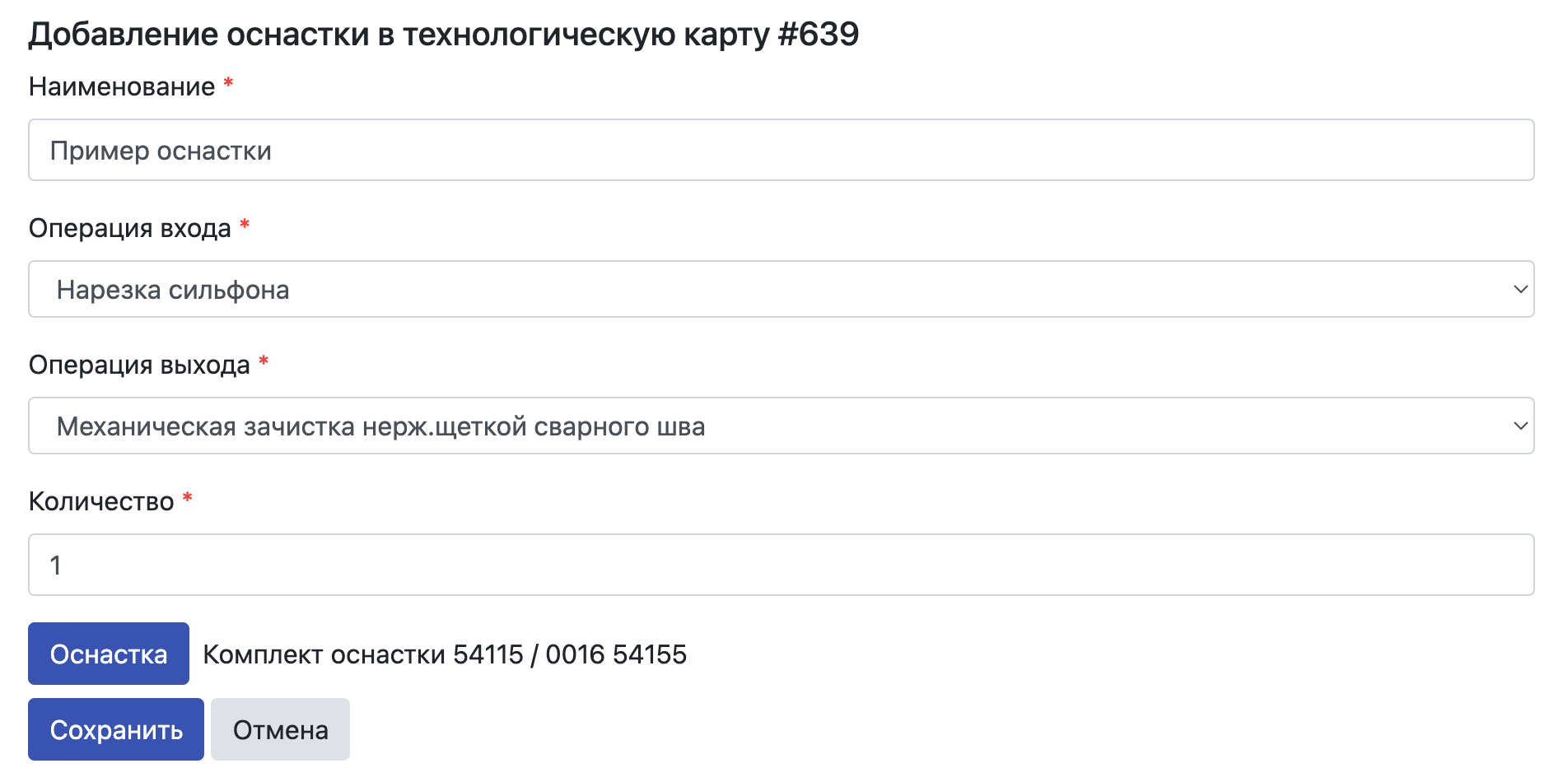

В интерфейсе прикрепления оснастки к технологической карте пользователь видит поля:
- Наименование оснастки. Поле обязательно для заполнения;
- Операция входа. Операция при производстве изделия, на которой задействуется оснастка. Выпадающий список из всех операций технологической карты изделия. Поле обязательно для заполнения;
- Операции выхода, на которой оснастка при производстве изделия высвобождается. Выпадающий список из всех операций технологической карты изделия. Поле обязательно для заполнения;
- Количество. Количество компонента, которое должно быть задействовано для производства изделия в качестве оснастки. Например, при производстве оплетки в 24 нити в качестве оснастки нужны сразу 24 катушки. Поле обязательно для заполнения;
- Оснастка. Кнопка, по нажатию которой появляется всплывающее окно выбора оснастки для технологической карты. По окончании выбора рядом с кнопкой появляется название выбранной пользователем оснастки.
- Сохранить. Кнопка сохранения информации об оснастке в технологической карте. По нажатию кнопки производится проверка на полноту и правильность ввода данных пользователем. Если все данные введены правильно и полностью, оснастка прикрепляется к технологической карте изделия, пользователь возвращается в интерфэйс просмотра производственного заказа. При возникновении ошибки пользователь видит ошибку в всплывающем окне в правом нижнем углу экрана;
- Отмена. Кнопка, по нажатию которой пользователь возвращается на просмотр производственного заказа без выполнения привязки к технологической карте.
Выбор оснастки для добавления

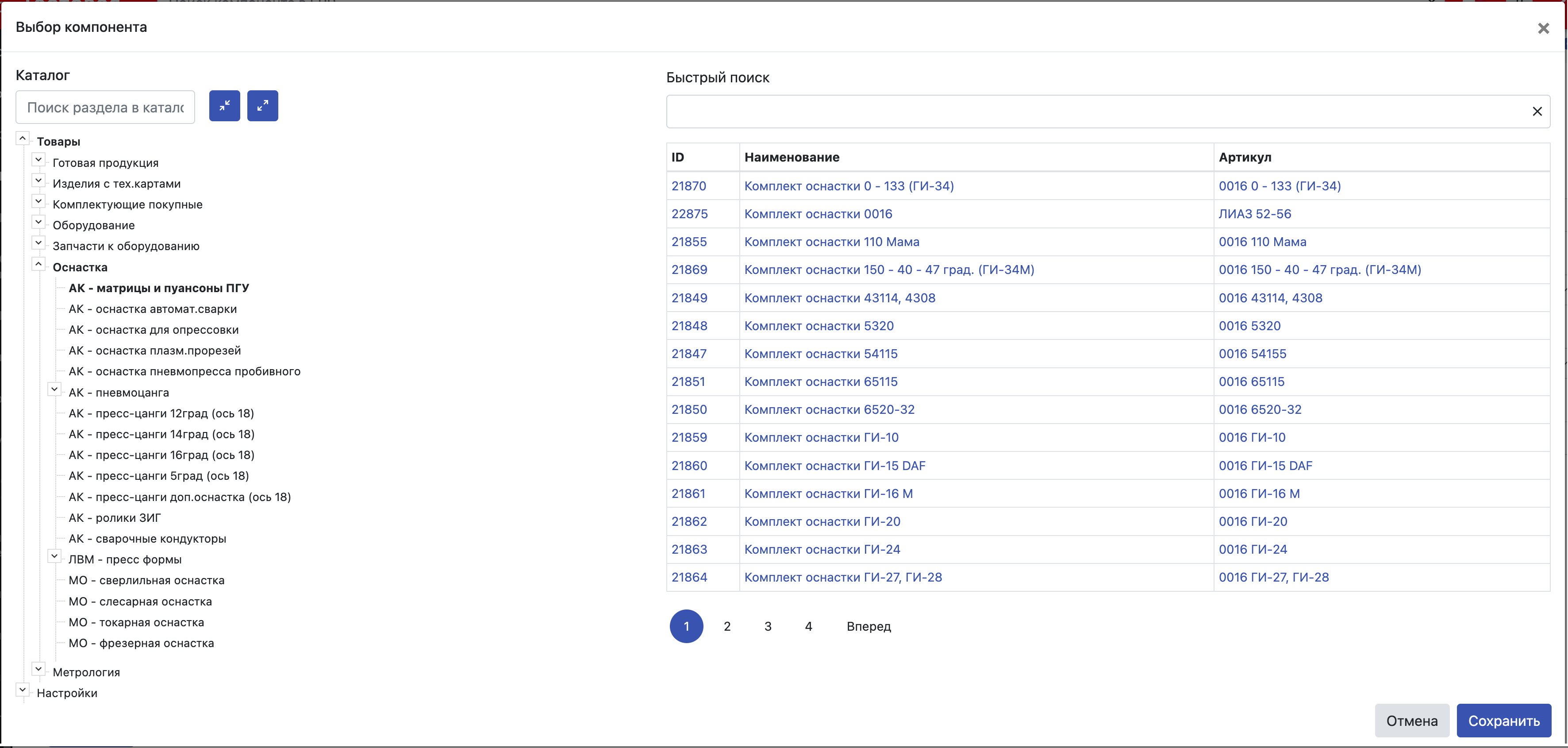

Во всплывающем окне выбора оснастки для привязки к технологической карте пользователь видит:
- Разделы компонентов для привязки к технологической карте в качестве оснастки;
- Поле поиска раздела, в котором пользователь может быстро найти нужный ему раздел;
- Древовидный список разделов. При клике пользователем по разделу в дереве загружает справа список компонентов в данном разделе;
- Поле быстрого поиска компонента, в котором пользователь с помощью автоинкрементного поиска может быстро найти нужную ему оснастку без поиска в определённом разделе. Если пользователь выбрал один из компонентов, найденных по наименованию или артикулу, окно выбора компонента закрывается, так как выбор компонента произведен;
- Список компонентов в выбранном разделе компонентов с постраничной навигацией. При клике по нужному компоненту система переходит к следующему шагу прикрепления выбранного пользователем компонента в качестве оснастки на группу рабочих мест операции входа. Если выбранный пользователем компонент не входит ни в один из разделов компонентов, где хранится оснастка, система предлагает пользователю выбрать один из разделов оснастки, в котором данный компонент тоже будет состоять.
Привязка оснастки к оборудованию или ГРМ

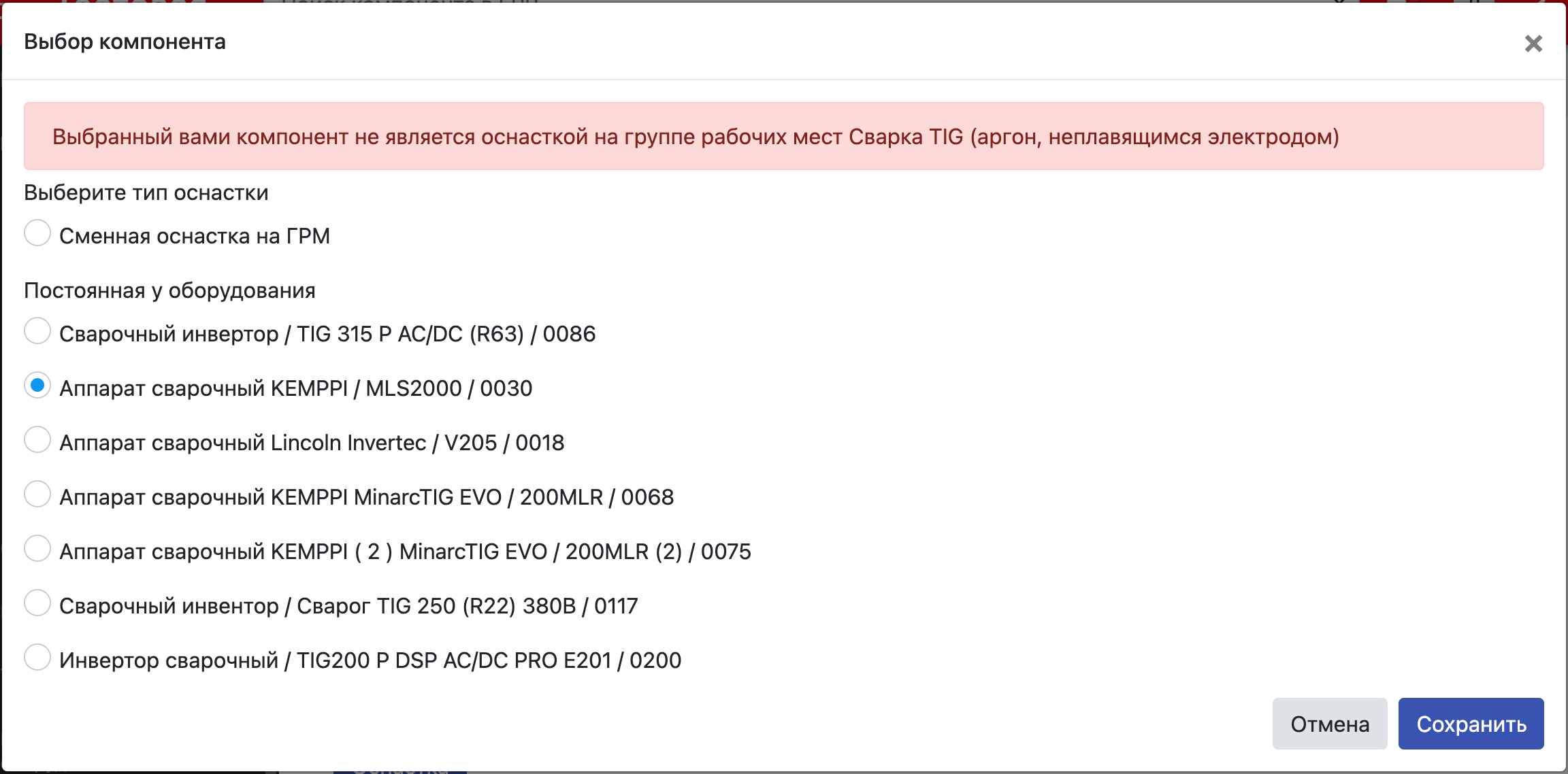

Оснастка на группе рабочих мест (ГРМ) может быть сменная, то есть использоваться на любом рабочем посту ГРМ (на любом оборудовании), или постоянная у определённого оборудования. Пользователю предлагается на следующем шаге выбрать тип оснастки с прикреплением ее к ГРМ в качестве сменной или к оборудованию в качестве постоянной у выбранного оборудования.
По нажатию кнопки Сохранить производится процесс формирования записи оснастки в системе. По окончании процесса добавления компонента в качестве оснастки пользователь возвращается в интерфейс прикрепления оснастки к технологической карте изделия с выбранной им оснасткой.
Нажатие кнопки Отмена прерывает процесс прикрепления компонента в качестве оснастки к технологической карте. Пользователь возвращается в интерфейс прикрепления оснастки к технологической карте.
Удаление добавленной пользователем оснастки

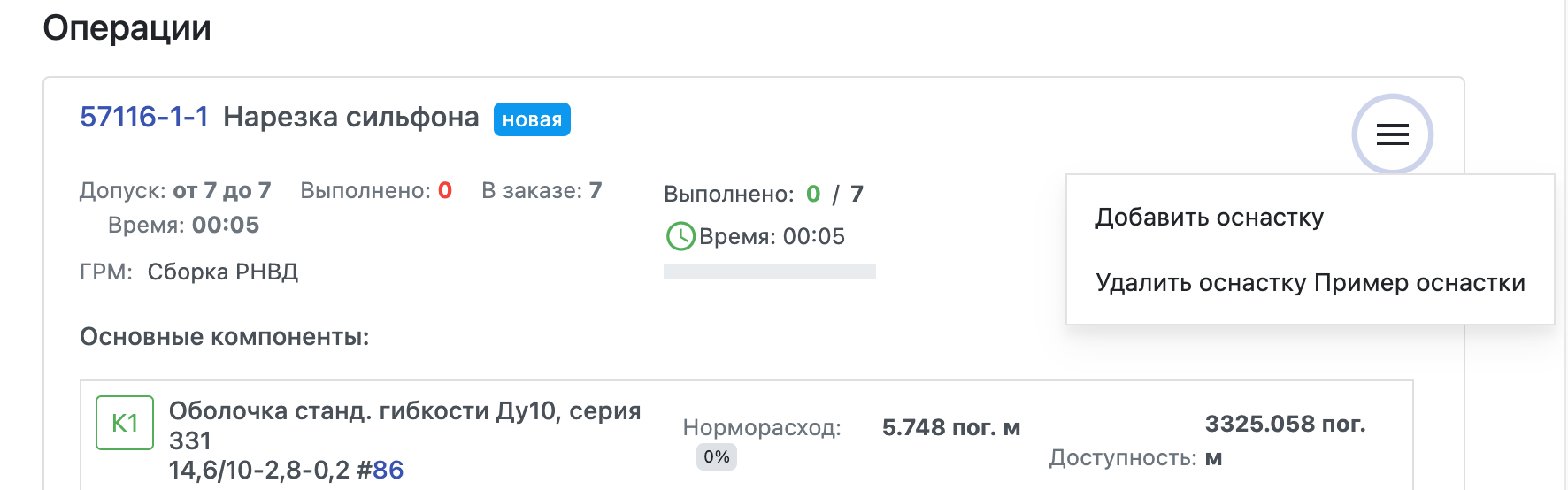

Если пользователь ошибся в процессе прикрепления компонента в качестве оснастки к технологической карте, при просмотре заказа пользователь может удалить добавленную им оснастку. Оснастка, добавленная инженером-технологом при редактировании технологической карты изделия, не может быть удалена при просмотре производственного заказа другими пользователями. При выборе пункта "Удалить оснастку ..." с определенным наименованием оснастки пользователю показывается всплывающее окно, в котором он должен подтвердить действие удаления оснастки у технологической карты. После того, как пользователь утвердительно ответил на запрос, выбранная для удаления оснастка удаляется из технологической карты.
Автор добавления оснастки

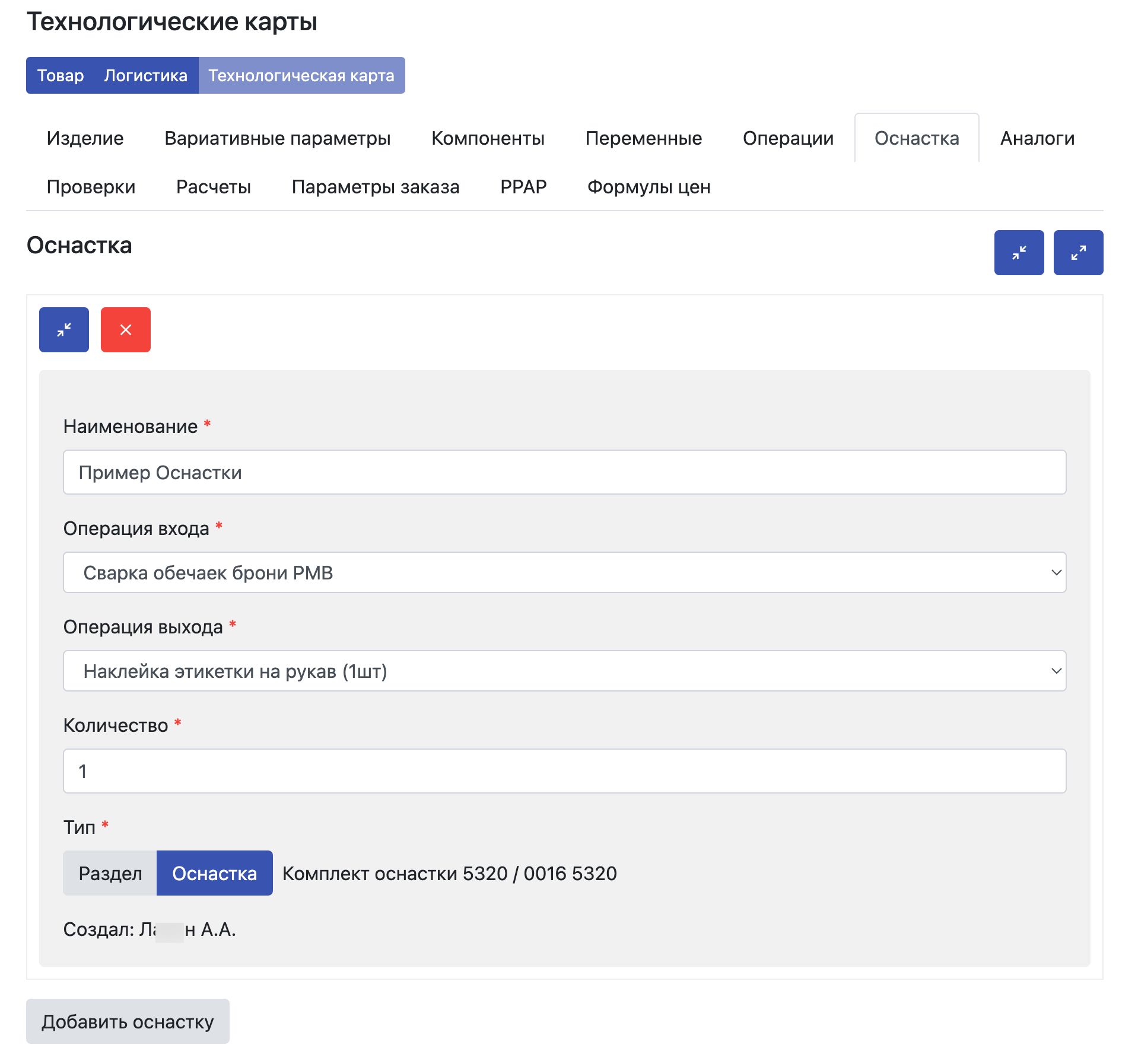

При редактировании технологической карты изделия на вкладке "Оснастка" инженер-технолог видит автора каждой прикреплённой к данный карте оснастке. Он может отредактировать введённые пользователем данные по оснастке или удалить оснастку, если она добавлена пользователем ошибочно.
